湘江大道南段格宾施工规程
湘江大道南段格道路工程宾施工规程（草稿）
1 总则

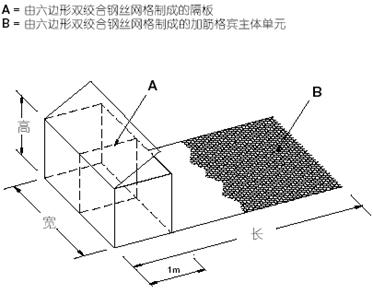

1. 1 格宾防护结构是一种将六角形格宾网片（见图一）组装成箱笼（见图二），并装入块石等填充料后，码放成墙，用作河流护岸或支护结构等的新技术。按结构形式可分为挡土墙、护坡、护岸、护（基）底、护（坡）脚、水下抛石等。习惯上又将护坡护底工程上较薄的一种箱笼称为格宾护垫（高度一般在20-30cm）。挡墙、抛石笼常用的较厚的一种称为格宾石笼（一般高度在50cm以上）。治理山坡，高边坡开放式柔性防护，绿化植被及生态恢复常用的则称为格宾挂网。格宾网片系热镀锌（铝）低碳钢丝（或根据要求外涂树脂保护膜）经专用机器编织而成，视用途组装成所需要的形状。
1. 2 为规范格宾的施工程序和施工技术，确保工程施工质量，不留隐患，达到设计规定的标准，收到预期的工程与生态环境有机结合的效果，特制定本规程。
1. 3 本规程依据《堤防工程施工规范》（SL260-98）制订。格宾以及相关的堤防工程施工，应符合本规程的规定，本规程中未规定的应符合《堤防工程施工规范》的规定和国家现行的有关标准规定。
2 施工准备
2. 1 一般规定
2. 1. 1 施工单位开工前，应对设计图纸或设计文件进行深入研究，并应编制施工组织工艺。
2. 1. 2 应根据水文气象资料和工地实际情况，合理安排施工计划。
2. 1. 3 开工前，应做好各项技术准备工作，并做好“四通一平”、临建工程等的准备工作。
2. 2 施工质量
2. 2. 1 施工单位必须根据设计文件，对有关数据、资料及施工图中的几何尺寸进行检验。
2. 2. 2 施工单位应指定专人负责测量工作，并及时提供所需的测量资料。
2. 2. 3 施工测量的精度指标应符合以下要求：
1 平面位置允许误差±40mm
2 高程允许误差±30mm
3 坡面不平整度的相对高度差允许范围±30mm
2. 2. 4 施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。
2. 3 机械、设备及材料准备
2. 3. 1 施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。
2. 3. 2 根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。
2. 3. 3 进场原材料和半成品必须经检验合格后，方可使用。
3 施工材料
3. 1 格宾护垫、格宾石笼材料
3. 1. 1 格宾护垫，格宾石笼的材料为热镀锌低碳钢丝，外涂PVC树脂保护膜。钢丝材质必须符合GB\T700-1988标准规定。热镀锌必须符合GB\T15393-1994中的3.2条和3.3条规定。
3. 1. 2 格宾护垫，格宾网必须为由专用机械编织成的热镀锌低碳钢丝六边形网格的网片组装而成。
3. 1. 3 格宾网片网孔必须均匀，不得扭曲变形。网孔孔径（见图一中Y、W）偏差应小于设计孔径的5%
3. 1. 4 格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合GB\T343-1994中的5.2条关于镀锌钢丝的规定。
3. 1. 5 钢丝与PVC树脂膜必须紧密结合，去5cm长度以手指扭转，不可有转动现象。
3. 1. 6 外涂树脂膜热镀锌低碳钢丝的网片，涂膜质量、厚度必须符合设计规定。涂膜材料抗拉强度应不小于20MPa，断裂伸长率不低于180%。
3. 1. 7 格宾材料必须有工厂质量证书。
3. 1. 8 现场抽样检验，施工方应委托有资质的检验机构对格宾材料进行抽检。每五万平方米的格宾作为一个批次抽样送检一次。检验依据是设计图纸及技术文件要求和国家相关的标准。
3. 2 填充料
3. .2. 1 填充料必须是坚固密实、耐风化好的材料。填充料规格和质量应符合《水利水电工程天然建筑材料勘察规程》（SDJ17-78）的规定。严禁使用风化石。非裸露部分（石笼内部石缝中）可以适当用废砼碎块或碎石等营建废料作为填充料。
3. 2. 2 填充料（片石、鹅卵石或砼碎块）的粒径，必须有80%以上在100mm-300mm之间，余为碎石填充石缝，以增加填充密度。
3. 2. 3 填充时，应采取石料粒径级配操作。裸露外表部位的填充石料应做适当挑选。
4 格宾护垫的施工
4. 1 一般规定
4. 1. 1 格宾护垫一般护坡或护底，首先按设计要求削坡并平整铺设面，坡面或基地面应平整、密实、无杂质。
4. 1. 2 现场如遇较差的地基土质时（如遇流、沙淤泥等），应另作地基处理后再铺设护垫。
4. 1. 3 铺设防渗土工膜施工应符合设计要求、及SL260-98标准6.6条的规定
4. 1. 4 铺设透水土工织物或反滤层，其他应符合设计要求、及SL260-98标准6.7条的规定。
4. 2 组装格宾护垫
4. 2. 1 间隔网与网身应成90°相交后，才可绑扎成护垫状。
4. 2. 2 绑扎线必须是与网线同材质的钢丝。
4. 2. 3 每道绑扎必须是双股线并绞紧。
4. 2. 4 护垫组的间隔网与网身间绑扎道必须符合以下要求：
1 间隔网与网身的四处交角各绑扎一道。
2 间隔网与网身交接处，每间隔25cm-30cm绑扎一道。
4. 2. 5 护垫组必须按设计图示位置依次安放到位。
4. 2. 6 护垫组间相邻的上下框线或折线，必须符合每间隔25cm-30cm绑扎一道要求。
4. 3 填充料施工
4. 3. 1 填充料规格质量必须符合设计要求。
4. 3. 2 同时均匀的向一组护垫的各网格内填料，严禁往单个网格内填料。
4. 3. 3 填充料可一次填满高度，填充石料顶面宜适当高出护垫，但必须密实，空隙可用小碎石填塞。
4. 3. 4 填充料的容重应达到1.70吨/立方米
4. 3. 5 裸露的填充石料，表面应以人工干砌或机械砌垒整平，石料间相互搭接。
4. 4 封盖施工
4. 4. 1 面层石料必须砌垒整平。
4. 4. 2 封盖网与网身、间隔网间相交边框线必须每隔25cm-30cm绑扎一道。绑扎后的扎丝头应隐如笼内。
4. 4. 3 应将所有护垫组相邻的封盖框线与边框线绑扎在一起。
5 格宾挡墙施工
5.1 一般规定
5. 1. 1 格宾挡墙的基底及其密实度，基础网箱入土深度和轮廓线长度及宽度，均应符合设计要求。
5. 1. 2 现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。
5. 1. 3 铺设防渗土工膜施工，应符合设计要求、以及SL260-98标准6.6条的规定。
5. 1. 4 铺设透水土工织物或反滤层施工，应符合设计要求、以及SL260-98标准6.7条的规定。
5. 1. 5 格宾石笼砌体应符合下列要求：
1 石笼组砌体平面位置必须符合设计图纸要求；
2 石笼层与层间砌体应纵横交错，上下联结，严禁出现“通缝”；
3 每层石笼组均应适当放置“丁”字箱体；（按设计要求）
4 砌体外露面应平整美观。
5. 1. 6 格宾墙后拉筋网的铺设要求：
1 拉筋网应铺设水平和平整舒展，包装折叠处或网面皱折处应踩平。
2 拉筋网下的土壤应夯实或机械碾压实，使上部填土碾压时不会位移过大，拉动墙体变形。
5. 1. 6 格宾墙后填料应符合设计要求，采用渣土或粘土等高比重营建废料等。墙后回填土应分层夯实，每层回填土厚度宜控制在20cm-30cm左右。
5. 1. 7 为了保证格宾挡墙的外观平直美观，添石施工时应考虑使用1米高的模板靠住石笼外表面做限位之用。
5. 2 组装格宾石笼
5. 2. 1 间隔网与网身应成90°相交，经绑扎形成长方形石笼或石笼拉筋组合。
5. 2. 2 绑扎线必须是与网线同材质的钢丝。
5. 2. 3 每一道绑扎必须是双股线并绞紧。
5. 2. 4 构成石笼拉筋组合或石笼的各种网片交接处绑扎道数应符合以下要求：
1 间隔网与网身的四处交角各绑扎一道；
2 间隔网与网身交接处每间隔25cm-30cm绑扎一道；
5. 2. 5 石笼组间连接绑扎，应符合下列要求：
1 相邻网箱组的上下四角各绑扎一道；
2 相邻网箱组的上下框线或折线，必须每间隔25cm30cm绑扎一道；
3 相邻石笼组的网片结合面则每平方米绑扎2处；
4 在绑扎相邻边框线下角一道时，如下方有石笼组，必须将下方网箱一并绑扎，以求连成一体；
5. 2. 6 外部石笼，应在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。使之外型平整。
5. 3 填充料施工
5. 3. 1 格宾石笼内填充料的规格质量，必须符合设计要求。
5. 3. 2 必须同时均匀地向同层的各箱格内放入填充料，不能将单格网箱一次性投满。
5. 3. 3 填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分三至四层投料为宜。
5. 3. 4 顶面填充石料宜适当高出石笼2-3cm，且必须密实，空隙处应以适当的小碎石填塞。以增加石笼容重。
5. 3. 5 填充材料容重应达1.90吨/立方米。
5. 3. 6 裸露的填充石料，表面应以人工码放（干砌石的方式）或机械砌垒整平，石料间应相互搭接稳定，平面朝外。
5. 3. 7 每层石笼添石完成后，应择点测量标高。使之与设计要求相符。
5. 4 石笼封盖施工
5. 4. 1 封盖必须在顶部石料砌垒平整的基础上进行。
5. 4. 2 必须先固定每端相邻边结点后，再加以绑扎。
5. 4. 3 封盖与网箱边框相交线，应每相隔25cm-30cm绑扎一道。
5. 4. 4 每层格宾网箱的施工步骤按5.2~5.4条进行。
5. 4. 5 用作抛石笼的格宾石笼，制作程序应按5.2~5.4条进行。
5. 5 石笼墙后拉筋网回填土施工
5. 5. 1 在一层石笼安装填石施工完成后，应将墙后拉筋网应铺设水平平整。
5. 5. 2 根据设计要求，在石笼内侧做防渗过滤层，既石笼内侧垂直铺设土工织物，或分层添（堆）放约40cm宽度的碎石或粗沙石等并夯实。
5. 5. 3 在石笼墙后（拉筋网上）分层均匀回填土，并分层压实。
5. 5. 4 回填土填至与石笼相平，再码砌上一层石笼。
5. 5 箱体植被施工
5. 5. 1 根据景观要求及当地土壤、气候条件，选择植被草种或灌木品种。
5. 5. 2 网箱封盖后，空隙处宜填满土壤，顶部宜填约5cm高的土壤。
5. 5. 3 宜根据草种或灌木的特性，加强植被和灌木的后期养护措施。
6 质量控制
6. 1 一般规定
6. 1. 1 施工单位应建立健全完整的质量保证体系，建设、监理单位应建立相应的质量检查体系，分别承担工程质量的自检和抽检任务，实行全面质量管理。
6. 1. 2 工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合《水利水电工程施工质量检验评定规程（试行）》（SL176-1996）的规定。
6. 1. 3 应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。
6. 1. 4 格宾防护工程质量应包括内在质量和外观质量。
6. 1. 5 必须在每一道工序进行自检、抽查合格后，方可继续下道工序。
6. 1. 6 质量检测部位应有代表性,且应在上面均匀分布，不得随意挑选。
6. 1. 7 隐蔽工程应会同监理一起检验，或拍照留底。
6. 2 材料质量控制
6. 2. 1 格宾网的规格质量应重点检查下列内容：
1 用于编织格宾网的材料的化学性能、力学指标是否符合设计要求；
2 网孔孔径是否符合3.1.3条要求；
3 外涂PVC树脂薄膜质量是否符合3.1.5条要求。
6. 2. 2 填充料的质量及规格应重点检查下列内容：
1 填充料的质量是否符合3.2.1条规定；
2 填充料的粒径是否符合3.2.2条规定。
6. 2. 3 土工织物的质量控制，应重点检查下列内容：
1 透水土工织物的质量和规格是否符合设计要求；
2 防渗土工织物的质量和规格是否符合设计要求。
6. 3 格宾护垫施工质量控制
6. 3. 1 铺设护垫的坡面、铺设面的平整度、土体密实度是否符合设计要求。
6. 3. 2 检验坡面、铺设坡面的平面位置、高程是否符合设计要求。
6. 3. 3 检查反滤层、防渗土工膜的施工是否符合4.1.3及4.1.4条规定。
6. 3. 4 检查护垫组拼装工序、工艺是否符合4.2条规定。
6. 3. 5 检查护垫几何尺寸是否符合下列要求：
1 高度（H）允许偏差：±10%；
2 宽度（B）允许偏差：±3%；
3 长度（L）允许偏差：±3%。
6. 3. 6 检查填充料的施工程序、施工工艺是否符合4.3条规定。
6. 3. 7 抽查护垫面层平整度是否符合高差≤3cm的规定。
6. 3. 8 每500㎡左右施工面积划分为一个单元工程。
6. 4 格宾挡墙施工质量控制
6. 4. 1 检验格宾挡墙基础土质、基坑尺寸、高程、位置是否符合设计要求。
6. 4. 2 需地基处理的，检查地基承载力是否满足要求。
6. 4. 3 检查网箱组拼装工艺、拼装程序是否符合5.2条规定
6. 4. 4 抽查网箱组几何尺寸是否符合下列要求：
1 高度（H）允许偏差：±5%；
2 宽度（B）允许偏差：±3%；
3 长度（L）允许偏差：±3%。
6. 4. 5 检查填充石料施工工艺、程序是否符合5.3规定。
6. 4. 6 抽查挡墙面平整度是否符合允许偏差≤5cm的要求。
6. 4. 7 检验挡墙垂直度是否满足倾斜度≤0.5%的要求。
6. 4. 8 检查墙后回填土施工工艺是否符合5.1.6条规定。
6. 4. 9 检查拉筋网铺设是否完整。
6. 4. 10 检查反滤层、防渗土工膜的施工质量是否符合4.1.3及4.1.4条规定。
6. 4. 11 每100m左右长墙身划分为一个单元工程。
7 工程验收
7. 1 格宾护岸可划分为分部工程验收和竣工工程验收两个阶段。验收组或验收委员会的组成按《水利水电工程验收规程》的要求进行。
7. 2 分部工程完成后应及时进行验收。隐蔽工程可分段进行，完工一段验收一段。前道工序未经验收，施工单位不得进行下一道工序施工。
7. 3 分部工程验收的图纸，资料和成果应按竣工验收的标准制备。
7. 4 工程完工后，施工单位必须提交经工地负责人签署的下列文件和资料：
1 竣工图纸；
2 施工中有关变更的说明和记录；
3 单元工程、分部工程、单位工程质量检验评定表；
4 隐蔽工程检查记录，照片或摄像资料；
5 质量事故分析资料及处理结果；
6 施工单位的试验、测量原始资料及主要材料的质保书和抽样检验资料；
7 施工单位的工程质量自检报告；
8 施工总结报告和清单；
9 施工大事记。
7. 5 竣工验收合格后，应将所有资料整理成册，移交管理单位，并抄报有关部门备查。
